스틸그레이팅은 철강을 가로와 세로로 교차하여 만든 금속 격자 구조물로, 산업 현장부터 건축물 외관, 도로 설비까지 다양한 분야에서 사용됩니다. 이 글에서는 스틸그레이팅의 기본 구조, 작동 원리, 그리고 제품의 특성에 대해 깊이 있게 분석하여, 실제 적용 시 필요한 정보를 제공합니다.
스틸그레이팅의 기본 구조와 제작 방식

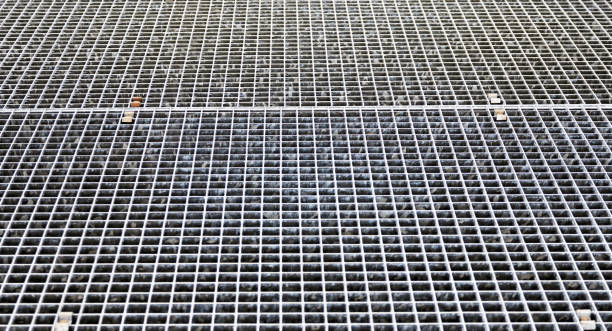

스틸그레이팅(Steel Grating)은 금속 막대들을 수직과 수평으로 교차하여 용접 또는 압접한 형태의 철강 제품입니다. 기본적으로 베어링 바(Bearing Bar)와 크로스 바(Cross Bar)라는 두 가지 주요 부재로 구성되어 있습니다. 베어링 바는 주 하중을 지탱하는 역할을 하며, 크로스 바는 이 구조를 가로지르며 강도와 안정성을 보완합니다.
이러한 구조는 단순해 보일 수 있지만 실제로는 하중 분산, 통기성 확보, 배수 기능 등을 동시에 수행하는 정교한 설계입니다. 스틸그레이팅은 주로 카본 스틸이나 스테인리스 스틸로 제작되며, 용도에 따라 열간아연도금(HOT-DIP GALVANIZING) 처리를 통해 내식성을 강화합니다.
제작 방식은 크게 두 가지입니다: 1. 프레스 락 방식(Press-Locked): 압력을 가해 크로스바를 베어링 바에 끼워 고정하는 방식으로, 균일하고 세밀한 외관을 원하는 건축용에 적합합니다. 2. 전기저항 용접 방식(Forge Welded): 자동화된 기계로 두 바를 용접하여 결합하는 방식으로, 강도가 높고 산업용으로 널리 사용됩니다.
스틸그레이팅의 형태는 평철형, 톱니형, I-Bar형 등으로 나뉘며, 하중의 크기, 설치 위치, 미끄럼 방지 요구 등에 따라 선택됩니다. 특히 톱니형은 표면에 미끄럼 방지 가공이 되어 있어 작업자 안전이 중요한 산업 현장에 적합합니다.
설치 시에는 프레임 및 클립 고정 방식이 일반적이며, 구조물에 영구 부착하지 않고도 교체나 유지보수가 용이하다는 장점이 있습니다. 이러한 구조적 유연성 덕분에 스틸그레이팅은 다양한 환경에 맞춤 적용이 가능합니다.
스틸그레이팅의 기능적 특성과 장점
스틸그레이팅은 구조적으로 단단할 뿐 아니라 다양한 기능적 특성을 갖추고 있어 건축 및 산업 설비의 핵심 자재로 자리잡았습니다.
첫 번째 특징은 강한 하중 지지 능력입니다. 베어링 바의 간격과 두께를 조절함으로써 차량 통행이 가능한 고하중 그레이팅부터 보행자용 경량 그레이팅까지 다양한 하중 조건을 충족시킬 수 있습니다.
두 번째는 우수한 배수 및 통풍 기능입니다. 스틸그레이팅의 개방형 구조는 물, 먼지, 이물질 등이 빠르게 빠져나갈 수 있게 하며, 통풍이 필요한 기계실, 보일러실 등의 바닥에 적합합니다. 이러한 특징은 실내 환기 효율을 높이고 장비 수명을 연장하는 데 기여합니다.
세 번째는 안전성과 미끄럼 방지 기능입니다. 특히 톱니형 그레이팅은 표면에 요철이 있어 미끄러움을 방지하고, 작업자의 낙상 사고를 줄이는 데 효과적입니다. 이 덕분에 공장, 조선소, 발전소 등 안전이 최우선인 산업 현장에 필수적으로 사용됩니다.
네 번째는 내식성과 내구성입니다. 아연도금 처리를 거친 스틸그레이팅은 습기와 부식에 강해 실외 환경이나 해안 인근 지역에서도 사용 가능합니다. 유지보수 주기가 길고, 설치 후 오랜 시간 동안 구조적 안정성을 유지합니다.
또한 시공의 효율성도 큰 장점입니다. 규격화된 제품을 사용할 수 있어 설치가 간편하고, 맞춤형 제작도 가능해 다양한 설계 요구에 대응할 수 있습니다. 이러한 기능적 특성들은 스틸그레이팅이 단순한 철 구조물이 아닌, 고기능성 자재로 인식되는 이유입니다.
스틸그레이팅의 활용 분야와 적용 사례
스틸그레이팅은 그 뛰어난 구조성과 기능 덕분에 다양한 분야에 활용되고 있습니다.
가장 대표적인 활용 분야는 산업시설 바닥재입니다. 공장, 플랜트, 발전소 등에서는 기계실 바닥이나 정비 통로 등에 주로 사용되며, 무거운 장비나 인력 이동에도 충분한 하중을 견디는 동시에, 먼지와 유해물질 배출에도 효과적입니다.
두 번째는 도로 및 배수 설비입니다. 스틸그레이팅은 도로 측면의 배수로 커버로 사용되어, 빗물이 빠르게 배출되도록 하며, 차량 통행에도 문제없는 강도를 제공합니다. 또한 하수 처리장이나 수로 시설에서도 그레이팅을 사용해 접근성과 배수 효율을 모두 만족시키고 있습니다.
세 번째는 건축 외장재 및 디자인 요소입니다. 최근에는 스틸그레이팅이 기능뿐 아니라 디자인적 요소로도 활용되고 있습니다. 건물의 파사드, 계단 난간, 테라스의 발판 등에서 통기성과 채광 효과를 고려해 사용되며, 산업적 미감을 강조하는 건축 설계에도 적합합니다.
네 번째는 교량 및 철도 설비입니다. 특히 유지보수용 통로, 선로 주변 작업 공간 등에 스틸그레이팅이 사용되어 작업자의 안정성을 높이고, 통행의 안전도 확보할 수 있습니다. 더불어 공항 활주로나 항만 하역장과 같이 넓은 작업 공간에서도 효율적 자재로 채택됩니다.
이처럼 스틸그레이팅은 단순한 배수커버나 철 구조물이 아니라, 건축과 산업의 다양한 공간을 지지하고 기능을 극대화하는 핵심 소재로 자리매김하고 있습니다.
스틸그레이팅은 단순한 철강 제품이 아닌, 강도, 통기성, 배수, 내식성 등 다방면의 기능을 결합한 고기능성 자재입니다. 그 구조 원리는 하중 분산과 안정성 확보를 기반으로 하며, 산업 현장과 건축 설계에 필수적인 역할을 수행합니다. 실제 적용 사례들을 통해 보면, 스틸그레*
