평판재하시험(Plate Load Test)은 구조물의 기초 설계에서 지반의 지지력과 침하 특성을 평가하는 가장 기본이자 중요한 현장시험입니다. 특히 구조물의 하중이 전달되는 직접 기초(독립기초, 매트기초 등)에서는 지반이 충분한 지지력을 갖추었는지 판단하는 과정이 필수이며, 그 과정에서 평판재하시험은 큰 역할을 합니다. 이 글에서는 시험에 사용되는 장비 구성과 세팅 방법, 현장 조건에 맞춘 시험 절차, 그리고 하중-침하 곡선 해석까지 전 과정을 A부터 Z까지 실무 중심으로 정리합니다. 토목 분야 현장 엔지니어는 물론, 토목기사나 기술사 시험을 준비하는 수험생에게도 큰 도움이 될 수 있도록 구성했습니다.
평판재하시험 개요와 필요성
평판재하시험은 구조물 기초가 놓일 지반의 강도와 변형 특성을 평가하는 시험입니다. 이는 단순히 지지력 수치를 얻는 것에 그치지 않고, 지반이 구조물 하중에 어떻게 반응하는지를 파악할 수 있는 가장 직접적인 방법 중 하나입니다. 시험은 일정 크기의 하중판을 지반에 직접 놓고, 수직하중을 점진적으로 가한 후 이에 대한 침하량을 측정하는 방식으로 이루어집니다.
이 시험은 다음과 같은 경우에 필수적으로 활용됩니다:
- 기초 지반 설계 시 허용지지력 산정
- 도로 또는 활주로와 같은 평판 구조물 시공 전 지반 평가
- 기성 기초 구조물 아래의 잔류 지지력 확인
- 매립지 또는 성토지의 지지력 검증
시험은 현장 조건과 목적에 따라 하중 크기, 하중 단계 수, 판의 크기 등이 달라지며, 한국산업규격(KS F 2310), 미국재료시험협회(ASTM D1194) 등의 기준을 따릅니다. 특히 사질토, 점토, 풍화암 등 다양한 지반 조건에서도 시험이 가능하여 매우 범용적인 시험입니다. 다만, 시험 결과의 해석은 단순히 수치만 보는 것이 아니라 침하 곡선의 형태와 침하 진행 속도 등을 종합적으로 분석해야 하므로, 전문적인 지식이 필요합니다.

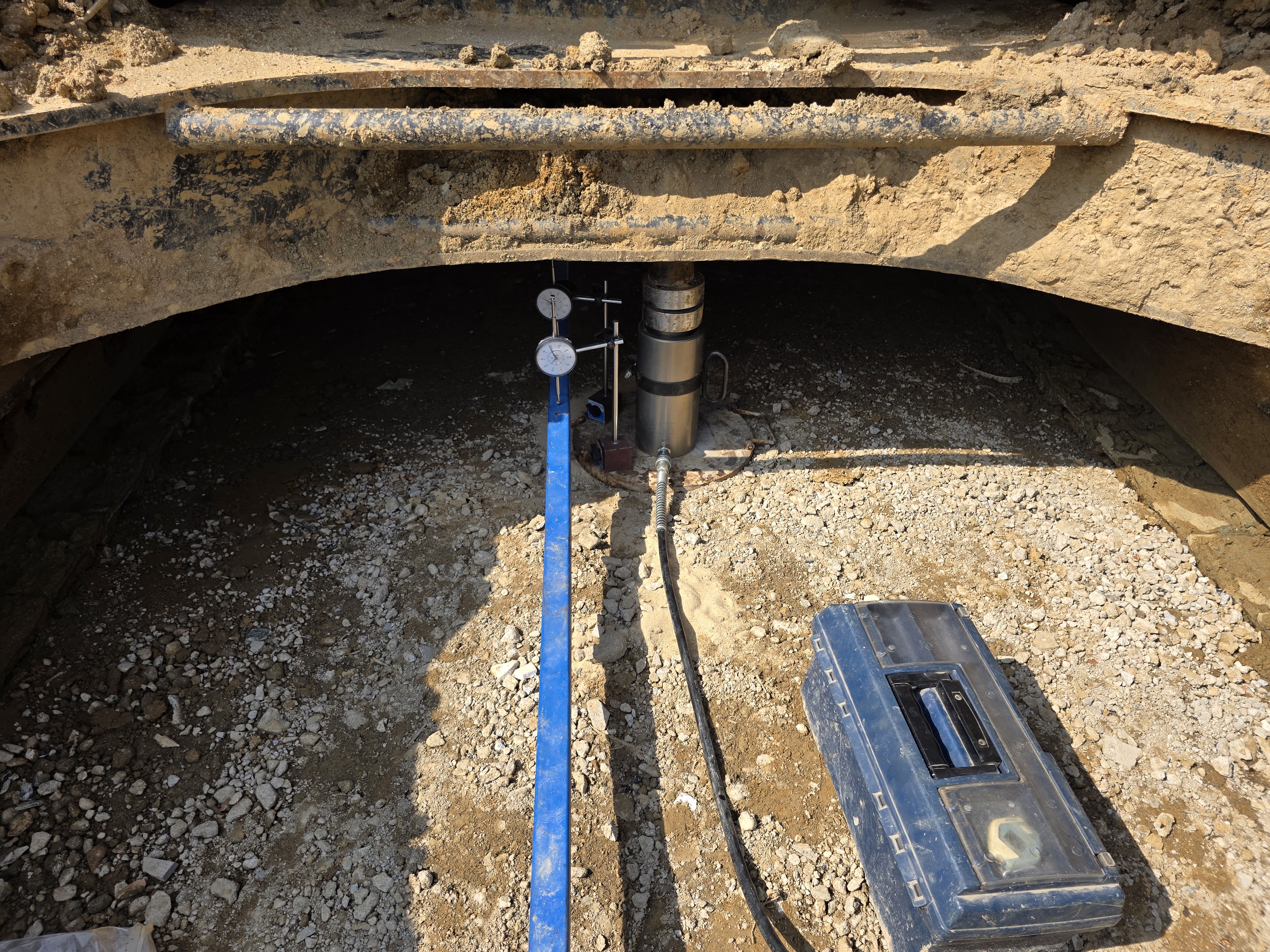

시험 장비 구성과 현장 설치 방법
평판재하시험의 신뢰성은 장비의 구성과 세팅의 정확성에 크게 의존합니다. 주요 장비는 단순하지만, 시험 환경에 맞는 세심한 조정이 요구됩니다.
기본 장비 구성:
1. 하중판(Plate): 직경 300mm 또는 600mm의 원형 강판
2. 잭(Jack) 및 반력 장치: 유압잭과 트럭, 블록 등 반력 구조
3. 변형 측정 장치: 다이얼 게이지 또는 LVDT
4. 기초 준비 도구: 모래, 모르타르 등
설치 시 유의사항:
- 수평 유지: 하중판은 지반과 평탄하게 접촉해야 합니다.
- 지반 정지 작업: 다짐 작업이 충분히 이루어져야 정확한 결과가 나옵니다.
- 환경 관리: 바람, 진동 등 외부 영향 최소화
- 기록 보관: 시험 전후 사진과 데이터를 남겨야 합니다.
시험 절차 및 결과 해석 방법
시험 단계:
1. 초기 하중 적용 후 침하계 초기화
2. 단계별 하중 증가, 각 단계에서 침하 측정
3. 최대 하중 도달 후 일정 시간 유지
4. 하중 제거 후 회복 침하 측정
결과해석
- 하중-침하 곡선 분석으로 허용지지력 산정 - 탄성계수(E) 계산
- 회복 침하 분석 계산식 예시: E = (1-μ²) × q / s × B (μ: 포아송비, q: 하중, s: 침하량, B: 판 폭) 시험 일지, 하중 기록표, 침하곡선 그래프 등 문서화는 설계 및 시공 검토 시 필수입니다.
결론: 시험의 정밀도가 구조물 안정성을 좌우한다
평판재하시험은 단순한 기초시험이 아닌, 구조물 안정성을 직접 예측하는 핵심 절차입니다. 특히 기초지반에 대한 신뢰성 확보가 중요한 대형 구조물, 매립지, 복합지반 공사에서는 필수적입니다. 장비의 정밀도뿐만 아니라 설치의 수평성, 반력 구조의 안정성, 환경조건 통제 등 모든 요소가 결과의 신뢰도에 직결됩니다. 시험 데이터는 단순 수치가 아닌 구조물의 생존을 예측하는 기초 자료입니다. 시험 하나하나가 소홀히 되지 않아야 하는 이유입니다.
