콘크리트 흄관은 도로, 하수도, 우수관, 농업용 배수 시스템 등 다양한 지중 배관 시스템에서 핵심적으로 사용되는 구조 자재입니다. 흄관은 강도가 뛰어나고 대구경 구조물로 확장 가능하며, 수십 년간 유지되는 내구성을 자랑합니다. 이 글에서는 콘크리트 흄관의 구조적 특징과 제조 방식, 자재적 장점, 시공 및 유지관리 효율성까지 폭넓게 살펴봅니다.
콘크리트 흄관의 구조 및 제조 원리

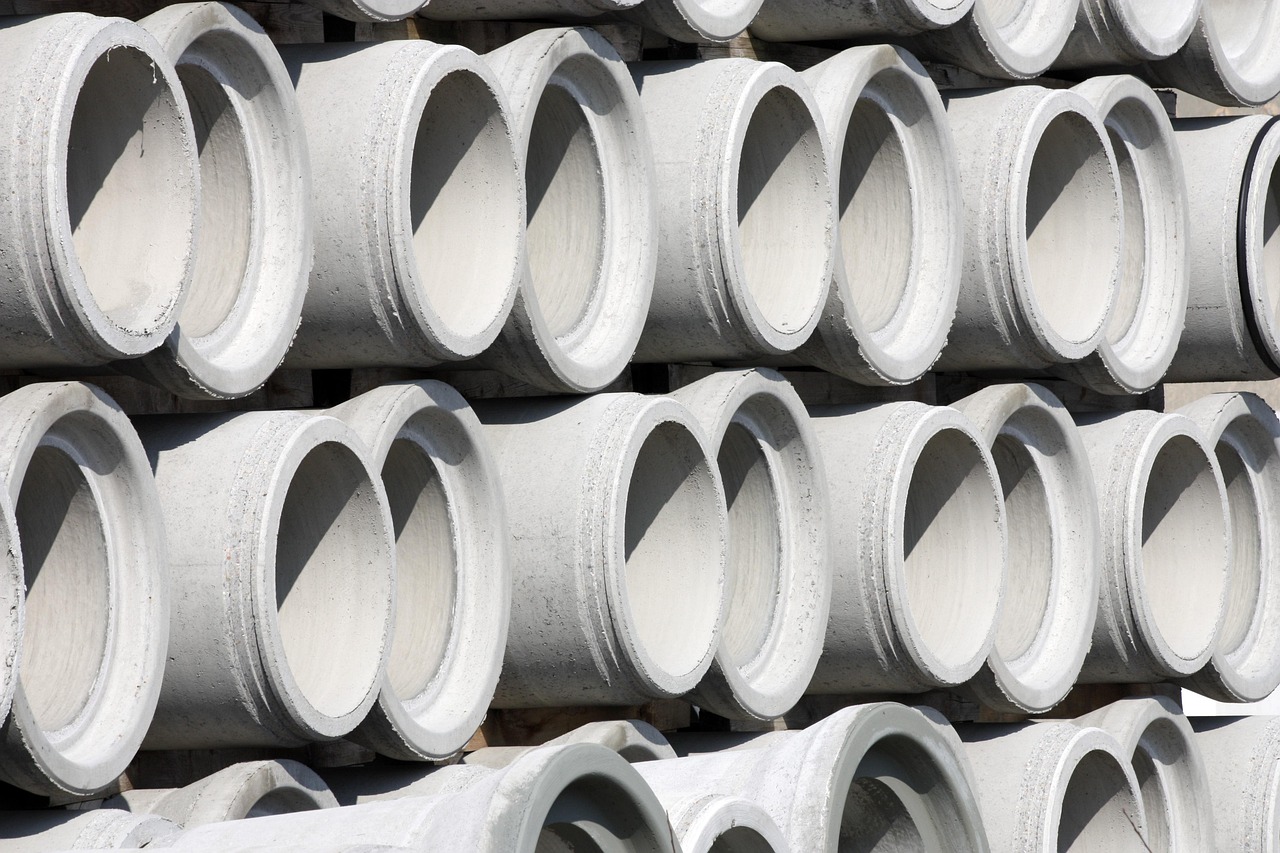

콘크리트 흄관(Hume Pipe)은 일반적으로 철근이 배근된 원통형 콘크리트 관입니다. 이름은 오스트레일리아의 Hume Brothers사에서 개발한 제조 기술에서 비롯되었으며, 이후 전 세계 토목공사에 널리 사용되는 표준 구조재로 자리 잡았습니다.
▶ 제조 방식
콘크리트 흄관은 크게 두 가지 방식으로 제작됩니다.
- 원심력 방식(Centrifugal Spinning Method): 원형 몰드에 콘크리트를 주입한 후 고속 회전을 통해 원심력을 가해 철근과 콘크리트를 고밀도로 응집시킵니다. 내부 공극이 적고 강도가 균일합니다.
- 압축 진동 성형 방식(Vibration Compaction): 철근망을 미리 설치한 몰드에 콘크리트를 타설하고 진동을 주어 성형하는 방식으로, 중소형 흄관 제작에 적합합니다.
▶ 구조 구성 요소
- 내부 철근망: 인장력 및 외부 하중에 대한 저항 성능을 보강합니다.
- 관체 콘크리트: 고강도 콘크리트로 제작되어 외압, 수압, 화학작용에 강합니다.
- 접합부 구조: 벨앤스파이곶(Bell & Spigot), 평구형 등 다양한 조인트 방식이 존재합니다.
▶ 규격 및 등급
흄관은 내경 300mm에서 2500mm 이상까지 다양하며, 하중 조건에 따라 1종, 2종, 3종 등으로 등급화되어 사용됩니다. 한국에서는 KS F 4402 규정을 따릅니다.
콘크리트 흄관의 구조적 특징과 자재적 장점
▶ 1. 뛰어난 압축 강도와 하중 저항
지하 매설 상태에서 발생하는 토압, 동하중, 차량하중에 효과적으로 저항합니다. 3종 흄관은 도로 하부에 사용될 수 있을 만큼 강도가 높습니다.
▶ 2. 장기 내구성
흄관은 일반적으로 50~100년 이상 사용 가능합니다. 시간이 지날수록 콘크리트는 더욱 경화되며, 내구성이 향상됩니다.
▶ 3. 대구경 제작 가능
2000mm 이상의 초대형 구경도 제작할 수 있어 대형 관거 및 배수 시스템에 필수입니다.
▶ 4. 지반 침하 및 지진에 대한 구조적 연속성
매설 후 지반과 일체화되어 침하나 진동에 강하며, 접합부 설계에 따라 연성 구조 확보도 가능합니다.
▶ 5. 화학적 부식 저항성
내황산 콘크리트를 사용하면 하수 황화수소(H₂S)에 의한 화학부식을 방지할 수 있고, 도장 처리로 내화학성도 확보됩니다.
▶ 6. 친환경성 및 내화성
유해 화학물질이 없고, 불에 잘 견디는 특성으로 인해 환경 친화적인 구조재로 분류됩니다.
흄관의 활용 사례 및 시공 효율성
▶ 대표적인 적용 분야
- 하수도 및 우수관거: 도시 배수 시스템의 기본 자재
- 농업용 배수 시스템: 논밭 배수 및 용수공급로 등에 안정성 제공
- 산업단지/공장구역 배수관: 화학폐수에 대한 내화학성 필요
- 도로 및 철도 횡단 구조물: 암거 및 배수로 등 하중을 견디는 구조
- 댐, 저수지, 침투조: 고수압, 지속 유속 조건에 적합
▶ 시공 효율성
- 규격화된 제품으로 설계 및 시공 용이
- 현장 조립식 시공으로 공기 단축
- 접합부 밀폐 설계로 누수 및 침투수 방지
- 중장비 사용으로 대형 시공에 최적화
결론: 현대 토목 구조의 기반, 콘크리트 흄관
콘크리트 흄관은 단순한 배수관 이상의 구조적·기능적 가치를 지니고 있습니다. 높은 압축 강도, 장기 내구성, 대형화 가능성, 환경 안전성, 내화·내화학성 등 다양한 장점은 흄관이 수십 년간 사랑받는 이유입니다. 특히 대규모 도시 인프라 구축, 도로 하부 배수망, 산업 단지 및 농업용 수로 등에서는 대체 불가능한 구조재로 자리 잡고 있습니다.
건설 및 토목 설계자들은 구조 조건, 지반 환경, 수리 조건 등을 면밀히 분석한 뒤, 흄관의 규격, 등급, 조인트 형태 등을 최적으로 설계함으로써 장기적 안정성과 효율성을 동시에 확보할 수 있습니다. 앞으로도 흄관은 지하 인프라의 든든한 기반 자재로서 건설 현장의 핵심 역할을 이어갈 것입니다.
